数控卧式金手指斜边机

一、板子输送及斜边运作系统，均采用的是松下伺服马达增强定位、跳步斜边更精准，最小跳刀间距2.0mm。

二、前、后刀设为归集一组完成，卧式衡稳夹持被斜边板面，导轨带动行走斜边加工，完全避免板面擦花现象（行内独有）。

三、 对夹式持衡PCB板平面，有效克服有的基板弯曲、凹翘等带来斜边加工不良品质，斜边深精度管控;采用数据输入自动程序调节（行内独有）。

四、 CCD影像对刀功能，使斜边角度及深度调节更加直观、精准、快捷；人机界面操控，PLC程序化控制，操作简单（行内独有）

五、 斜边角度精度管控;设计为精密细分万向刻度盘，斜边角度精度达±1度

六、该机主要适用PCB外金手指斜边及跳步斜边和50mm范围板内凹（盲斜）斜边，小尺寸板斜边、凸字型、阶梯型等斜边有绝对优势，可针对多拼板、异形板做斜边加工。

七、设备可大量储存产品料号，实现一键储存、读取、删除的功能，操作方便快捷，换料号效率极高！

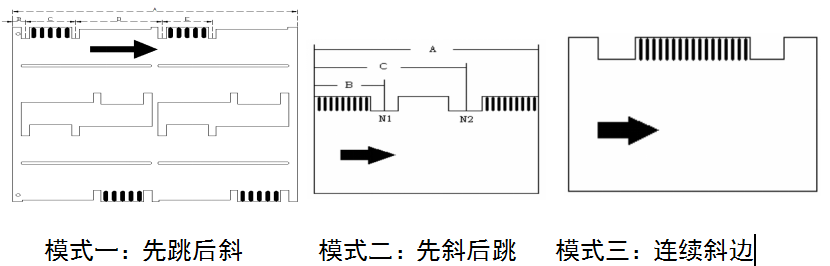

可加工板型及加工方式

NO.	项目名称	规格和标准
01	斜板尺寸	Min：长30mm宽30mm； Max：长400mm宽380 mm
02	斜板厚度	0.6～3.0mm
03	内凹斜尺寸：	0.4～45mm
04	斜边角度范围	单边夹角20°~45°任意调节
05	斜边角度精度	±1度
06	斜边深度精度	±0.05mm （单面精度）
07	最小跳刀间距	2mm
08	主轴功率	1.2KW*2台
09	主轴转速	10000-60000转/min
10	运作方式	手动放板→靠边定位→双面斜边加工 →自动跳刀斜边→手动取板→一次完成
11	工作速度	3～6M/min（跳刀时3M/min）可调
12	刀具规格	刃径Φ2.0mm-6mm；柄径Φ3.17mm、Φ4mm、6mm
13	刀具使用寿命	可加工（200-600米）注：视刀具品质而定
14	电源	单相AC220V /50Hz
15	空压气源	压力5.0-6.0kg/cm³ 接口Ø8mm
16	集尘要求	4-5m³/min - 1.0 kpa 接口Ø63mm
17	设备规格	约L1300mmxW980mmxH1550mm
18	设备重量	约350kg
