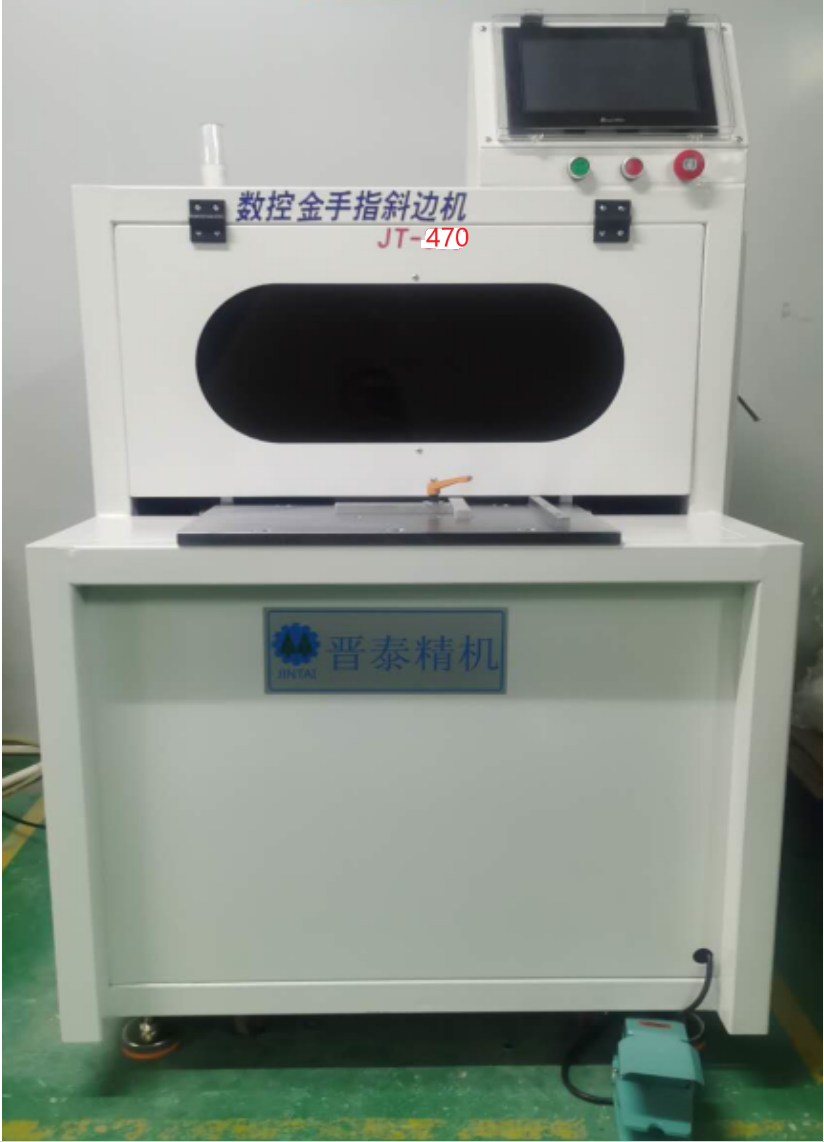

加强型数控金手指外斜边机

加强型数控金手指外斜边机

产品型号：JT-470
在线订购

※设备配置说明：

一、板子输送及斜边运作系统，均采用的是松下伺服马达定位、跳步斜边更精准。

二、平压式持衡PCB板平面，有效克服有的基板弯曲、凹翘等带来斜边加工不良品质，深度定位匀设为自动数控程序调节（已申请专利）。

三、CCD影像对刀功能，使斜边角度及深度调节更加直观、精准、快捷；人机界面操控，PLC程序化控制，操作简单（已申请专利）

四、设备可大量储存产品料号，实现一键储存、读取、删除的功能，操作方便快捷，换料号效率极高！

五、自主研发设备，设备升级及售后服务有保障。

六、定位压板气缸及跳刀气缸等均采用原装进口系列产品。

七、设备所有轴承均采用日本“NSK”原装进口系列产品。

八、主轴电机选用的大功率12000转/min高速水冷式电主轴。

九、斜边角度调节机构为精密细分式刻度盘

※ 特性说明：该机是“深圳市晋泰精机科技有限公司”为业界首创,全球独一无二的精品。采用人机介面工控机控制操作; PCB板金手指邻边数控自动跳刀机构，托、压支撑系统使金手指位成水平面，使其被斜面平直。数控自动进刀，涡轮式电机与丝杆配套微调刀距行程百分数显分度盘精确到1°，该机主要适用PCB外金手指斜边、超厚板斜边及跳步金手指斜边、高难度的细条金手指斜边等。

※技术参数

NO.	项目名称	规格和标准
01	斜板尺寸	Min：长50mm宽25mm； Max：长480mm宽300 mm
02	斜板厚度	0.6～6.0mm
03	斜边角度范围	单边夹角20°~45°任意调节
04	斜边角度精度	±1度
05	斜边深度精度	±0.05mm （单面精度）
06	最小跳刀间距	3mm
07	主轴功率	1.5KW*1台
08	主轴转速	6000-12000转/min
09	运作方式	手动放板→靠边定位→斜边加工自动跳刀斜边→手动取板→一次完成
10	电源	单相AC220V / 50Hz
11	集尘流量	25m³/min（集尘管接头规格：外径60mm）
12	设备规格	约L1050mmxW880mmxH1500mm
13	设备重量	约450kg
