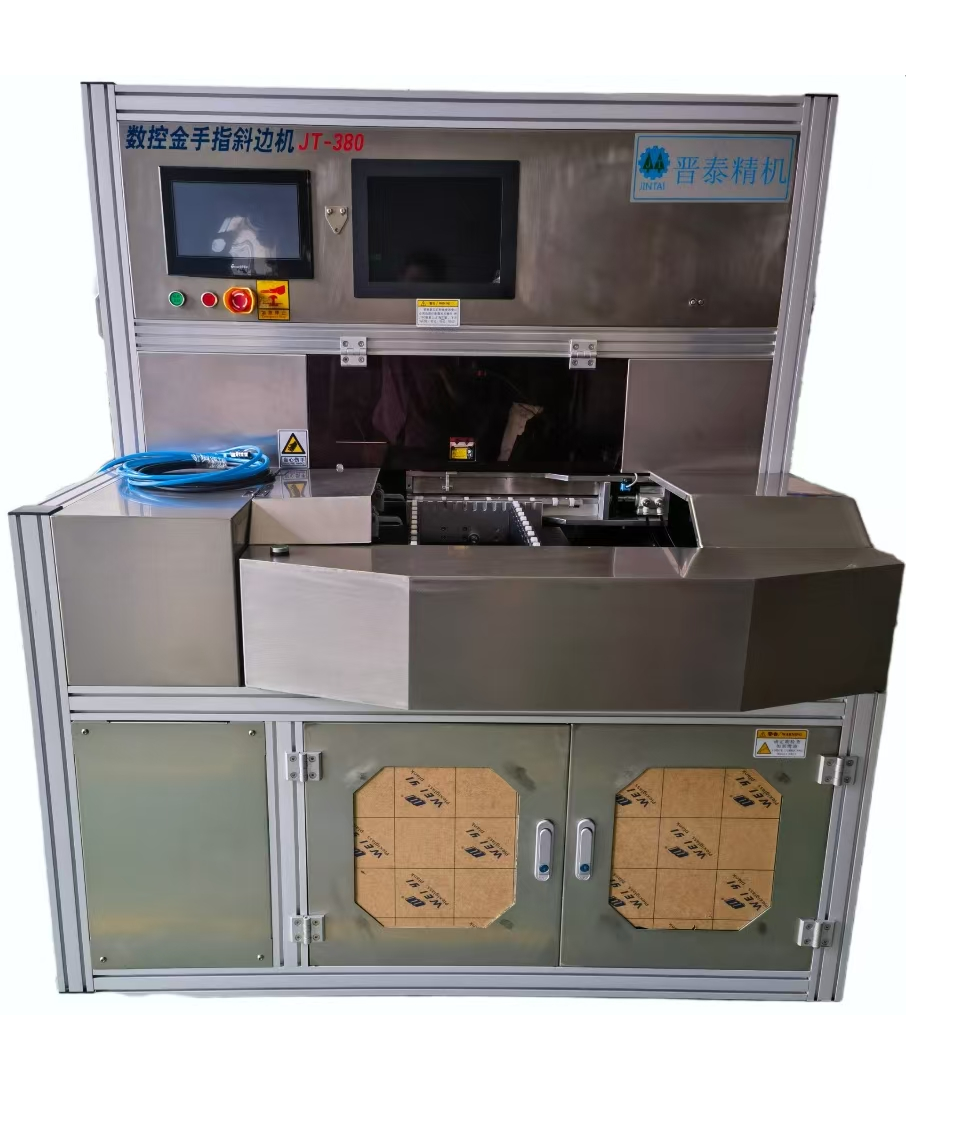

半自动数控内/外金手指斜边机

一、机座采用大理石+Q345BH工字钢结构做设备主体、经过长时间风化处理可达到增强钢性减少日久变形的可能。设备架体为铝合金型材、外观颜色为银灰白汽车工业级烤漆，简洁大方。

二、板子输送及斜边输送运作系统，采用精密级线性导轨模组做主导装置。

所有微调尺寸均为数控自动调节该为业界首创

三、压板定位机构为我公司独研一绝，采用对夹式持衡PCB板平面，有效

克服有的基板厚度不均、弯曲、凹翘等带来斜边深度不良（已申请专利）

四、定位压板气缸及跳刀气缸等均采用原装进口系列产品，设备所有

轴承均采用日本“NSK”原装进口系列产品。

五、设备所有主要机构伺服电机均采用日本“松下”原装进口系列产品。

六、CCD影像放大对刀辅助功能。

NO.	项目名称	规格和标准
01	斜板尺寸	Min：长60mm宽60mm； Max：长600mm宽380 mm
02	斜板厚度	0.6～3.0mm
03	斜边角度范围	单边夹角20°~45°任意调节
04	斜边角度精度	±1度
05	斜边深度精度	±0.05mm （单面精度）
06	最小跳刀间距	2.5mm
07	主轴功率	1.2KW
08	主轴转速	10000-60000转/min

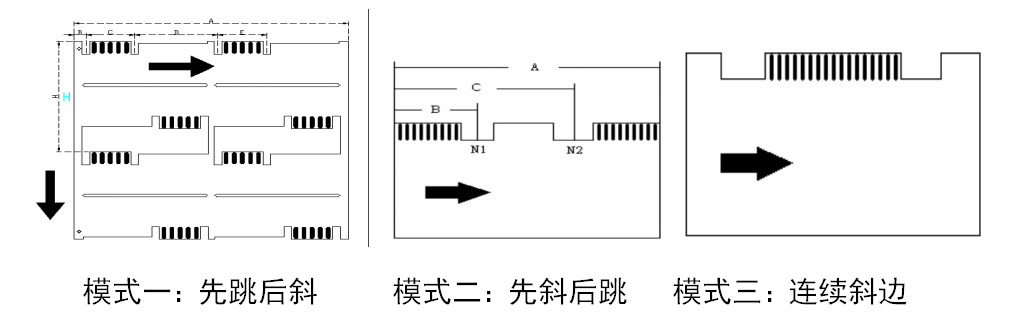

09	运作方式	手动放板→靠边定位→双面斜边加工自动进刀斜边→自动跳刀斜边→手动取板→一次完成
10	工作速度	3～10M/min（跳刀时3M/min）可调
11	产量	60-120片/小时
12	刀具规格	刃径Φ2.0mm-6mm；柄径Φ4mm、6mm
13	刀具使用寿命	可加工（200-600米）注：视刀具品质而定
14	电源	单相AC220V /50Hz
15	空压气源	压力6.5kg/cm³
16	集尘要求	4-5m³/min - 1.0 kpa 接口Ø63mm
17	设备规格	约L1550mmxW1300mmxH1600mm
18	设备重量	约1000kg
